Breadboard
Ciao a tutti! Sono riuscito a raggiungere le 10 stelline, ma comunque ho ancora intenzione di pubblicare articoli qui su GRIX.it.
In questo breve tutorial parlerò delle breadboard, uno "strumento" molto efficace per testare i propri circuiti e per fare qualche esperimento: è il modo più semplice per un principiante di venire a contatto con l'elettronica attraverso la pratica!
Descrizione
Le BREADBOARD sono sostanzialmente delle basette sperimentali, ossia basette già costruite che permettono di realizzare in modo molto semplice dei collegamenti tra i componenti del circuito. Ecco come sono fatte:
I componenti e i fili di collegamento si infilano nei fori: in essi sono presenti delle piccole molle che li tengono incastrati.
E' quindi utile avere a disposizione un paio di pinze a becchi stretti per piegare i reofori, e un paio di tronchesine per tagliarli.

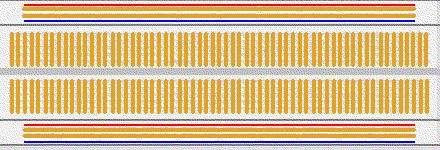

Queste basette hanno quattro linee parallele (quelle più esterne) dette "linee di alimentazione", dove si è soliti applicare la tensione che farà funzionare il circuito. I fori sono collegati nel seguente modo:
La riga centrale, priva di fori, è quella a cavallo della quale si posizionano i circuiti integrati, in modo che i piedini non siano in cortocircuito. Infatti la distanza tra i fori è quella standard dei piedini degli integrati in contenitori DIL.
Da questo si deduce che è molto utile avere a disposizione un cacciavite per facilitarne l'estrazione quando si deve smontare il circuito per realizzarne uno nuovo.
Le breadborad hanno il vantaggio di poter essere utilizzate teoricamente un numero illimitato di volte. Dico teoricamente perchè dopo parecchi utilizzi, le molle tendono a perdere la propria elasticità e quindi rendono i contatti incerti.
Esistono anche degli svantaggi derivanti dal fatto che la corrente circolante può avere un valore limitato. Inoltre sono sconsigliate in campo RF perchè presentano elevate induttanze e capacità parassite (MAI far lavorare su una breadboard circuiti nei quali circola una frequenza oltre il MegaHertz)!
Qualche principiante si porrà il problema del costo di tali basette: si orienta intorno ai 15€ per una basetta delle dimensioni di quella della foto sopra, ma nelle fiere dell'elettronica si possono trovare anche a meno (10€). Decisamente più basso il costo se acquistate via Internet da venditori extraeuropei.
Come realizzare i collegamenti
Spesso vengono venduti insieme alla breadboard anche dei cavetti rigidi appositamente costruiti per questi collegamenti.
Personalmente ho sempre impiegato del filo telefonico che essendo rigido, garantisce buoni collegamenti e ha il vantaggio che si possa tagliare della lunghezza voluta.
In fase di cablaggio è consigliabile evitare di far passare i fili per i collegamenti sopra ai componenti.
Conclusioni
Con questo breve articolo spero di aver aiutato qualche principiante che si sta avvicinando all'elettronica e, per evitare di saldare un circuito senza verificare che prima funzioni, ha necessità di provarlo, magari anche per apportarvi delle modifiche.
